一、结构特点:
本厂为胶带硫化机特别设计的专用高压水泵,系采用单相或三相电动机驱动的三缸柱塞泵,具有结构紧凑、体积小、重量轻、工作可靠、维护方便等特点,是便携式的电动水压泵。
该泵的柱塞采用高新技术制造,在不锈钢的塞体表面喷涂高硬度合金层,抗磨性极好,使柱塞与密封圈的使用寿命成倍提高,整机性能稳定可靠,为此要求用的介质(清水)必须保持纯净清洁。
本泵设有调压卸荷阀,当硫化器水压板充满介质压力骤增超过设定值时,液泵能自动卸压。(出厂已调设在3Mpa)

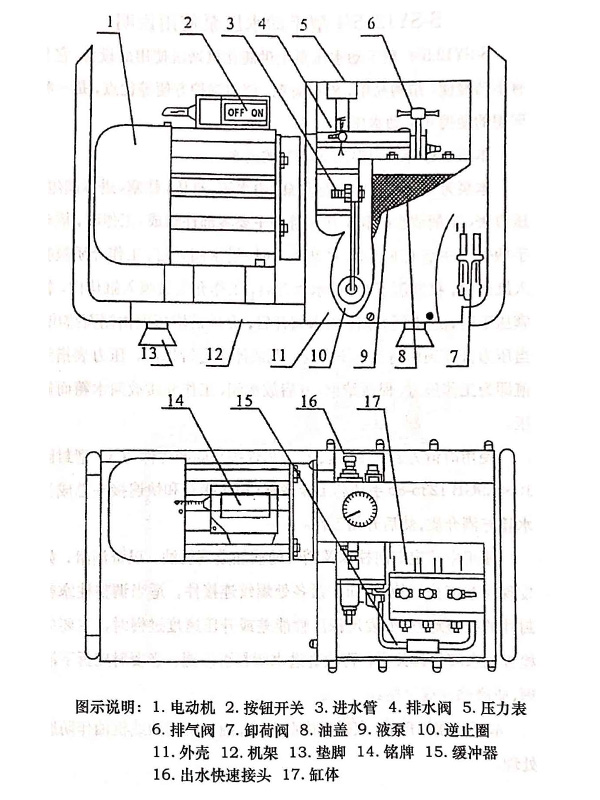

二、水压泵示意图:(见下图)
三、主要技术参数:
额定排出压力 4Mpa
理论流量 8L /min
泵速 2800r /min
工作介质 清水
配套电动机 1.1KW
三相电动机 50HZ380V
润滑油 30或多40号机油0.87L
机具重量 23kg
外形尺寸 (长×宽×高)560×250×395mm
